MZJR型燃?xì)夤艿罁闲脱a(bǔ)償器

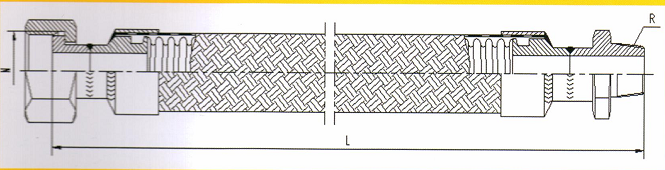

一、結構簡圖

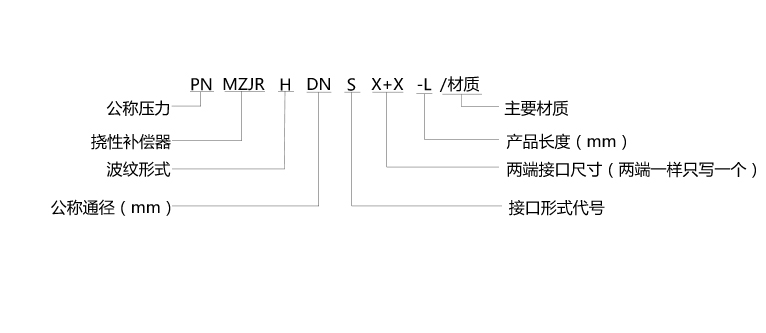

二、產品代號標注

三、產品結構特點

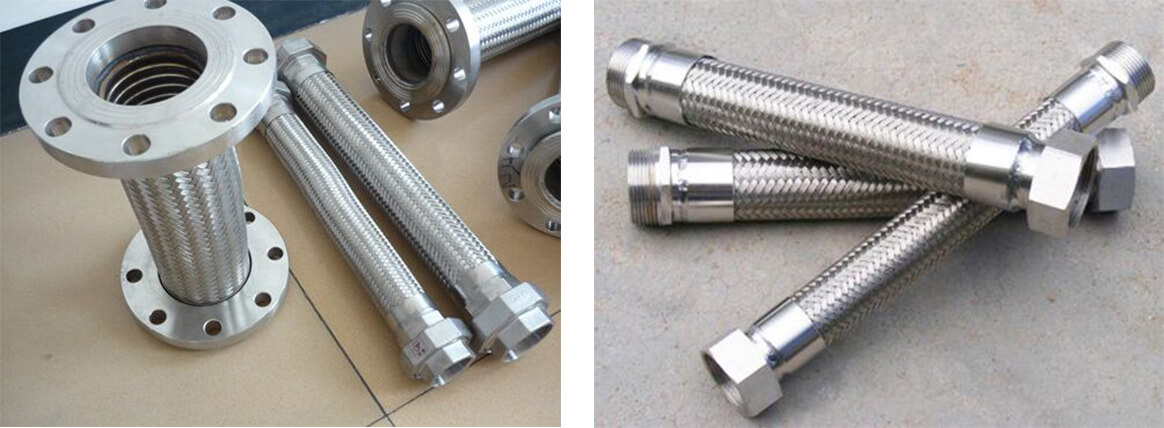

撓性補償器是現代工業管路中一種高品質的柔性管道，它主要是由波紋管、網套，和接頭或法蘭組成它的內管是具有螺旋形或環形波形薄壁不銹鋼波紋管，波紋管外層的網套，是由不銹鋼或鋼帶按一定得參數編織而成，軟管兩端的接頭或法蘭與客戶管道的接頭或法蘭相配。

波紋管是由極薄壁的無縫或縱縫焊不銹鋼鋼管經過高精度塑性加工成形的，由于波紋管軟廊的彈性決定了軟管具有良好的柔軟性和抗疲勞性，使它很容易吸收各種運動變形和循環載荷，尤其是在管路系統中補償大位移量的能力，網套是軟管安裝在壓力管路中的主要承壓件，同時對波紋管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼鋼絲或鋼帶進行編織。

煤氣管道裝接撓性補償器以吸收地基不均勻沉降，管系熱脹冷縮及地震等因素引起的過高應力，減少煤氣管道的破壞程度，特別應用于高層建筑樓聯接柔性管道。

四、安裝使用注意事項

1、嚴禁焊渣濺傷網套

2、避免軟管扭曲

3、軟管一端為固定支撐，另一端為滑動支撐，軟管中間不允許加支點

4、軟管安裝時應保持水平直線狀態

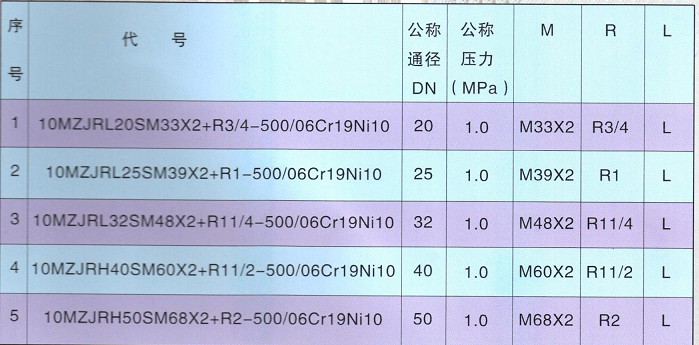

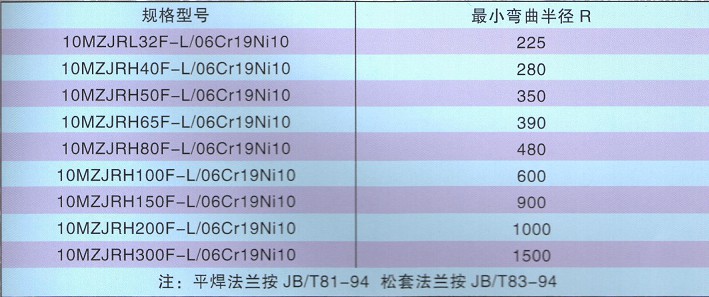

五、規格參數

膨脹節安裝注意事項

1、膨脹節的安裝應按照管系施工圖及膨脹節安裝說明書要求進行。

2、安裝膨脹節的管道必須恰當?shù)募右詫?dǎo)向和固定才能使膨脹節發揮作用，因此導向與固定支架的設置必須嚴格按照設計部門有關技術資料進行，對于導向與固定支架設計原則，請詳見“波紋膨脹節安裝指南”。

3、膨脹節用的波紋管是用薄壁不銹鋼板成型的，因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。

4、安裝前應清楚波紋管及管道內的異物，保證波紋管正常運動。

5、對有流向要求的膨脹節應按介質流向箭頭的要求進行安裝。

6、為了使波紋管處于良好的工作狀態，安裝時不能用膨脹節的變形，包括軸向、橫向、扭轉等變形來調正管系位置安裝誤差。

7、膨脹節安裝完畢后，在系統運行前要拆除所有涂黃色的運輸固定螺桿。

MZJR型燃?xì)夤艿罁闲脱a(bǔ)償器

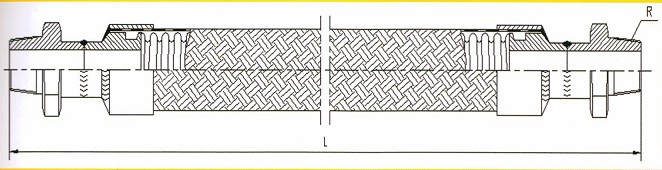

一、結構簡圖

二、產品代號標注

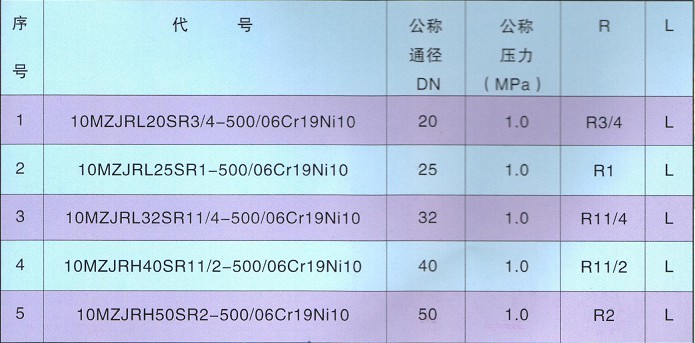

三、產品型號

MZJR型燃?xì)夤艿罁闲脱a(bǔ)償器

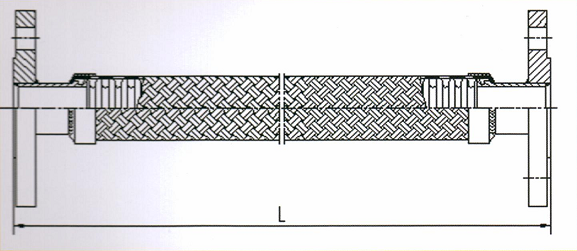

一、結構簡圖

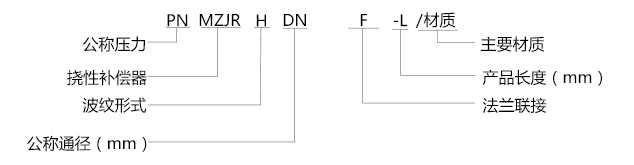

二、產品代號標注

三、產品型號
