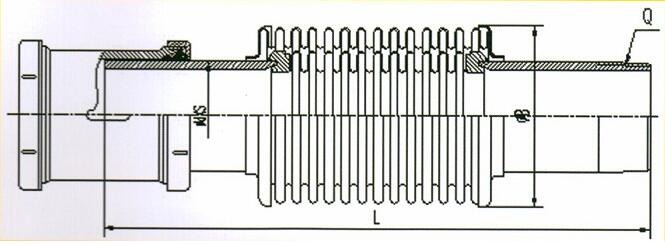

一、結構簡圖

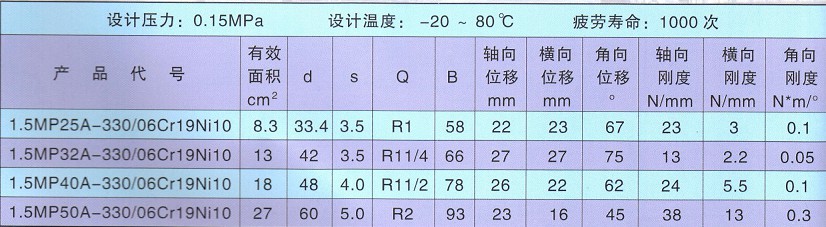

二、產品代號標注

三、產品結構特點

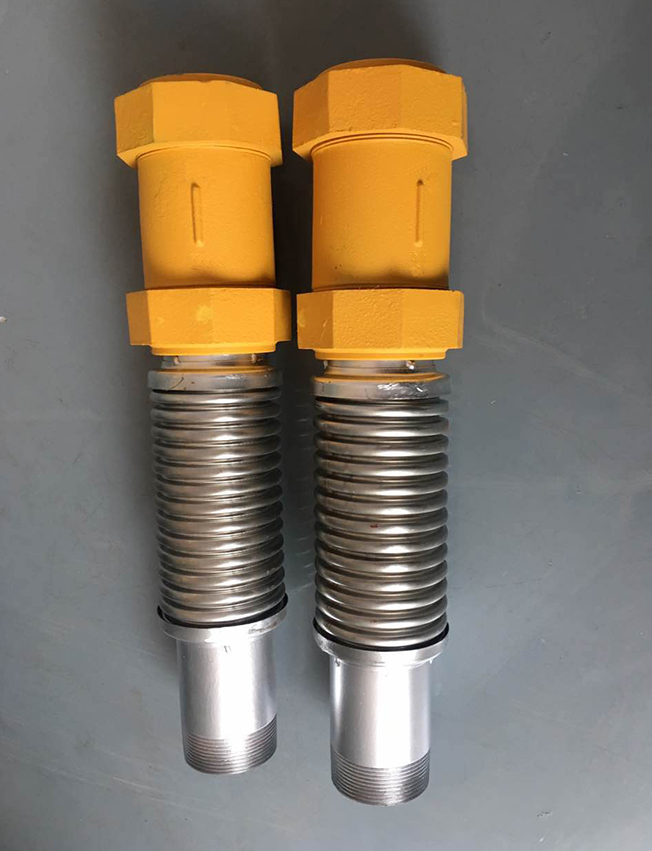

該膨脹節由內外套裝波紋管及兩端接管構成，它與管道一端采用螺紋聯接，另一端采用插入式聯接。通過內波紋管的柔性變形來吸收管道的軸向位移，橫向位移和角位移，且外波紋管對內波紋管又安全保護作用，該類膨脹節結構簡單，價格低廉，安裝維護方便快捷，因而凡是在煤氣進戶管道可能的地方優先予以考慮。

四、安裝使用注意事項

    1、膨脹節安裝時需橫向冷緊，冷緊量為實際橫向位移量的一半，冷緊方向與實際位移方向相反。

    2、螺紋聯接時應避免波紋管受扭轉。
