選擇

公稱通徑:25-1000mm    公稱壓力:PN≤4MPa    適用溫度范圍:t≤450℃

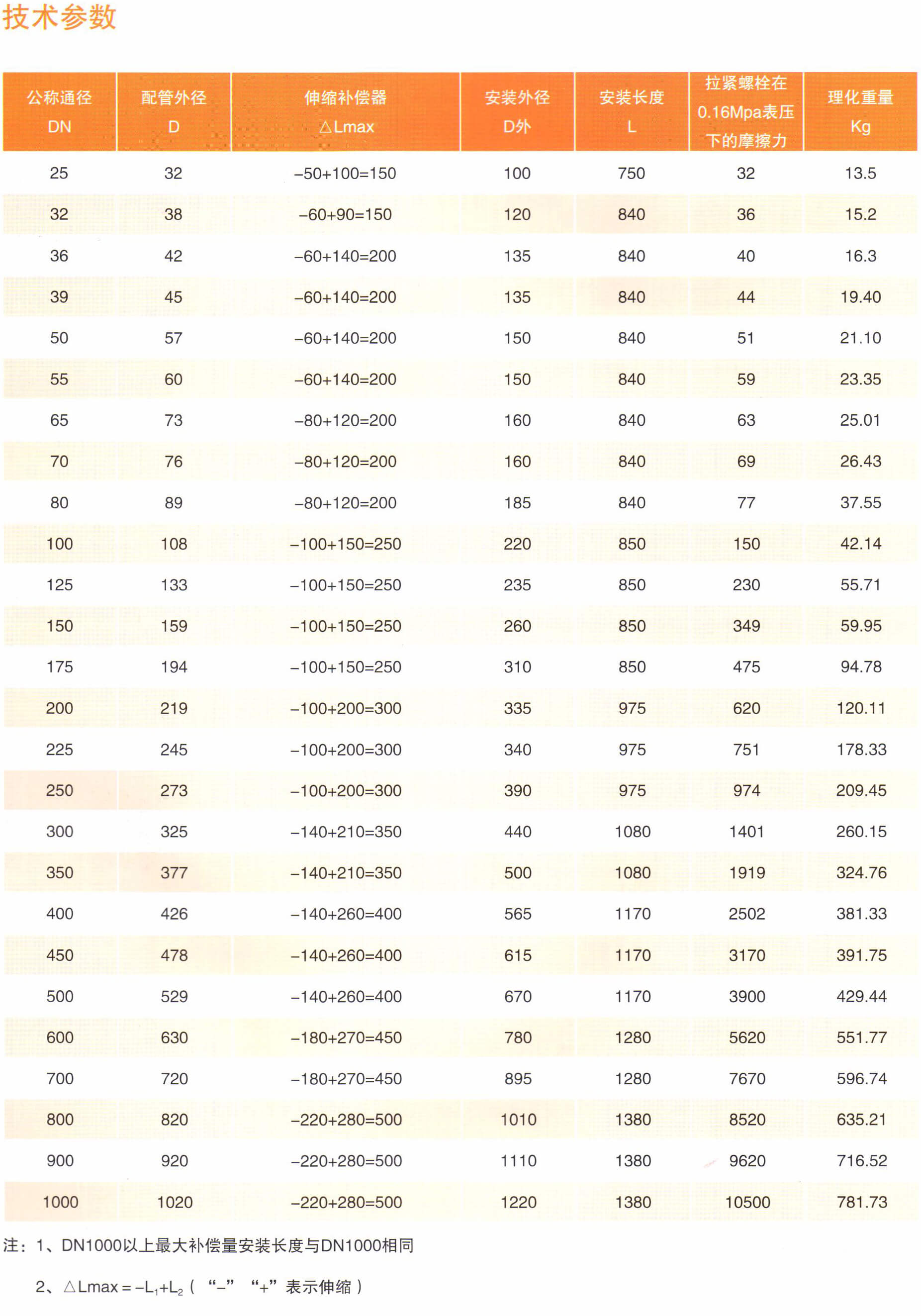

選擇補償器時應以公稱通徑為準，設計管道補償應與參數表相同，對于腐蝕性比較嚴重的場合宜選用全不銹鋼，對于伸縮不頻繁無腐蝕的場合可選用碳鋼。

對于使用超壓力范圍和介質溫度的產品，公司可以代為設計。

使用安裝

1、本套筒補償器與管道焊接時，管道連接處應進行坡口，焊接后按壓力容器要求進行探傷，并進行水壓試驗，試驗時應調整密封壓緊部件至無泄漏，各部件受力應一致，最好使用力矩扳手。
2.滑動支架和固定支架根據設計安裝，為保證管道無側向位移而沿軸向伸縮，補償器一般應安裝在固定支架的近旁，并應在活動側設導向支架，在管道轉彎處，必須安裝固定支架。
3、補償器的保溫防水結構可與管道相同，但對伸縮不可產生約束力
4、如果在安裝時，不慎把內管拉出，應重新組裝并試驗合格后方能在管路上安裝。
5、本補償器在各種氣溫下，均可按最大安裝長度Lmax安裝，不需預拉或預壓，安裝時，若套管松動長度尺寸錯位，可將套管推進或拉出，校準壓緊后再安裝。

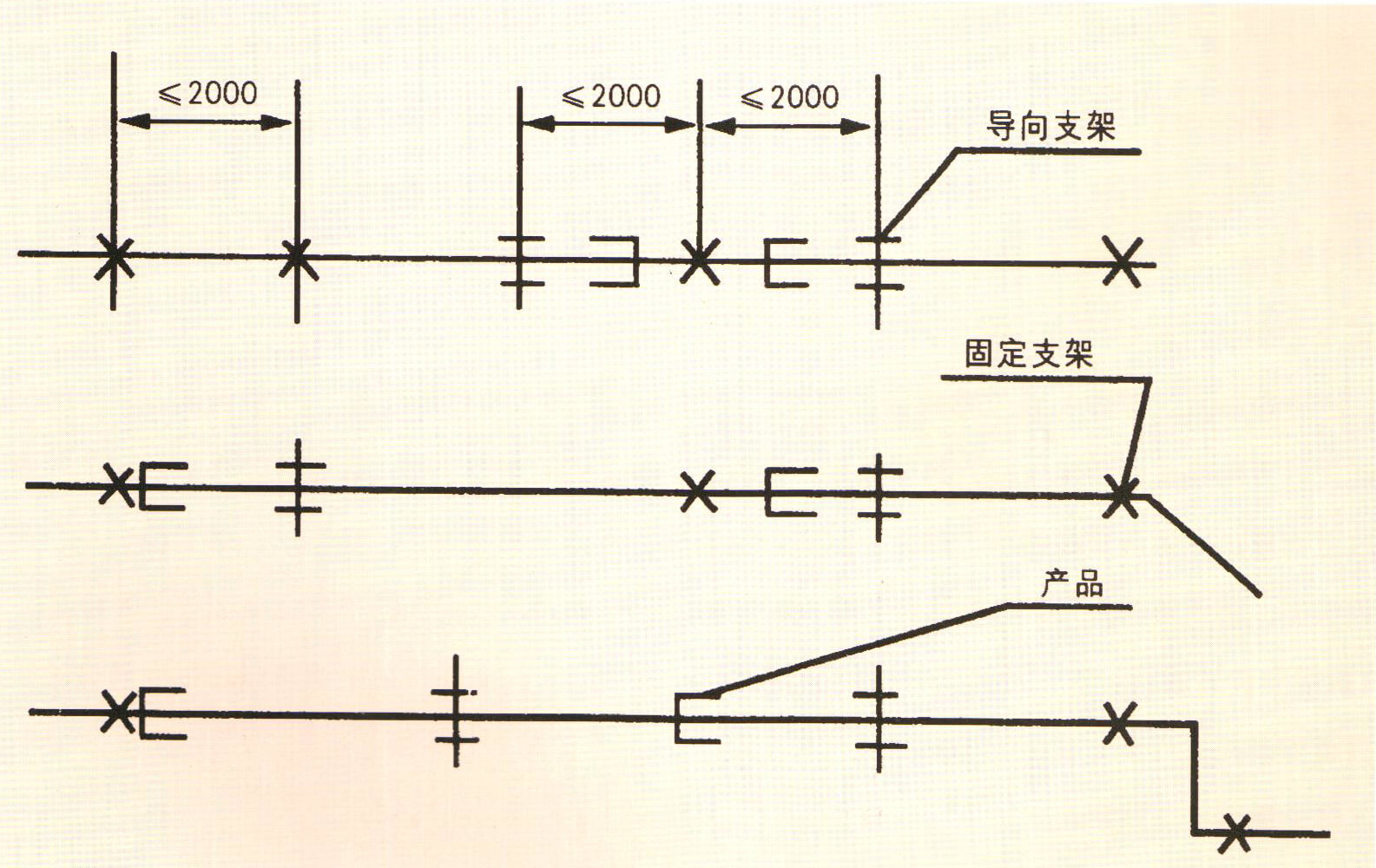

6、一般安裝方式見下列簡圖:
